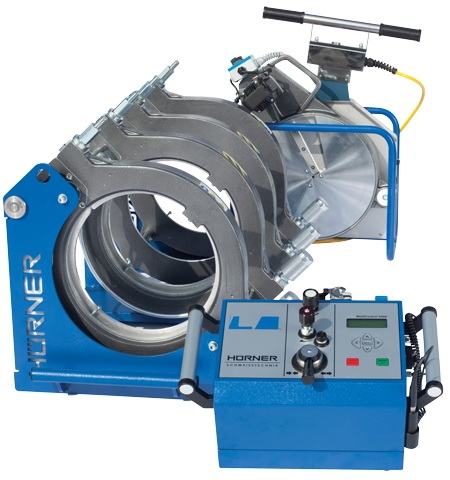

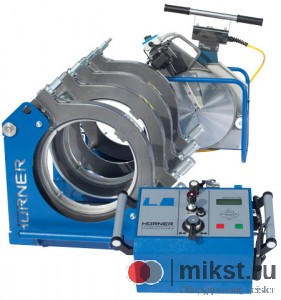

Manual Weld Control 315 с вкладышами для труб D 90-315 мм.

Huerner 200-702-315
Машина с гидравлическим приводом для стыковой сварки труб .
Стыковая сварочная машина Manual Weld Control 315 с гидравлическим приводом с полным набором вкладышей для труб 90-315мм.

Высококачественные и долговечные полуавтоматические машины в различном исполнении. Предназначены для сварки встык нагревательным инструментом труб и фитингов из ПП, ПЭ и ПВДФ с диаметрами от 40 до 315 мм. Готовы к использованию как на строительной площадке, так и в траншее.

Машины поставляются с полностью закрытым блоком гидравлики WeldControl (класс защиты IP54), рассчитанным на создание давления до 130 бар. Нагревательный элемент и торцеватель подключаются к блоку гидравлики WeldControl. Таким образом, не требуется дополнительный распределительный щит!

Система WeldControl объединяет ручную стыковую сварку, автоматическое регулирование температуры нагревательного элемента и протоколирование в соответствии с ISO в одном устройстве весом всего в 19,5 кг.

Данные о свариваемых деталях, материал трубы, диаметр и толщина стенки, значения SDR могут выбираться через очень удобное для пользователя меню. Все величины давления и продолжительности сварочного процесса рассчитываются и контролируются системой WeldControl в соответствии с национальными нормами и выводятся на дисплей для сварщика. Для переноса данных имеются два выхода USB.

На машинах до 160 мм, 250 мм и 315 мм четвертое зажимное кольцо позиционера можно легко демонтировать, отвернув 3 болта. Это позволяет проводить сварку в труднодоступных местах, а также приваривать тройники и отводы.
Торцеватель со встроенным предохранительным микровыключателем приводится в движение высококачественным электромотором с цепной передачей. Высокоточный нагревательный элемент имеет сверхпрочное антипригарное покрытие.

На все компоненты распространяется заводская гарантия Huerner!

Отличительные особенности Huerner Manual Weldcontrol 315

Автоматическое протоколирование	1000
Ввод данных	Штрих-код – считывающий карандаш, сканер (опционально), вручную через буквенно-числовую клавиатуру, транспондер (опционально)
Система контроля сварочного процесса	Давление и продолжительность сварки, температура окружающего воздуха, контроль состояния внутренней памяти, температура аппарата, температура нагревательного элемента
Трассируемость по нормам ISO 12176-3/4	Номер объекта 32-значный буквенно-цифровой, код сварщика в соответствии с ISO, Huerner-код сварщика 1. дополнительные данные (определяются пользователем), 20-значные, буквенно-цифровые 2. дополнительные данные (определяются пользователем), 15-значные, буквенно-цифровые данные ISO: код фасонной детали, код 1-й и 2-й трубы, длина трубы, погодные условия, номер шва, организация-трубоукладчик(1), инвентарный номер
Сварочные нормы	DVS, WIS, SEDIGAS, UNI и прочие по запросу
Вывод данных	USB A для переноса сварочных данных на USB-принтер или карту памяти USB. USB B для переноса данных напрямую на компьютер с установленной программойHuerner-банк данных DataWork
Дисплей	LED-дисплей, 4 строчки по 20 буквенно-цифровых знаков, высота знака 5 мм, сварочная диаграмма со светодиодами
Допуск/ Качество/ Класс защиты	CE, ISO9001:2008, IP54 (IP64 опционально), WEEE-рег. № DE 74849106, соответствие RoHS
Языки	DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO, RO, SK, TR, RU и другие по запросу
Работа от аккумулятора	Резервное электропитание компьютера во время фазы охлаждения (опционально)
Системные настройки	Автоматический режим, ручной ввод сварочных параметров, режим манометра
Гидравлика	Достаточно одной розетки, автоматическая настройка температуры нагревательного элемента в соответствии с национальными нормами, гидравлика в закрытом прочном корпусе из листовой стали весит всего 19,5 кг Макс. создаваемое давление: 130 бар
Заводская гарантия	12 месяцев

Технические характеристики стыковых машин Huerner серии Manual Weldcontrol

Рабочие диаметры	40 - 160 MM	63 - 200 MM	(63)(2)/75 - 250 MM	90 - 315 MM
Электропитание	230 В, 50 Гц, 1P+N+PE	230 В, 50 Гц, 1P+N+PE	230 В, 50 Гц, 1P+N+PE	230 В, 50 Гц, 1P+N+PE
Мощность	1,82 кВт	3,20 кВт	3,54 кВт	3,64 кВт
Общий вес машины	61 кг	72 кг	106 кг	160 кг
Рабочая температура	170 - 280 °C	170 - 280 °C	170 - 280 °C	170 - 280 °C
Температура воздуха	-5 - +50 °C	-5 - +50 °C	-5 - +50 °C	-5 - +50 °C
Площадь сечения цилиндра	2,498 см2	3,52 см2	5,105 см2	5,890 см2
Давление, создаваемое машиной	0 - 130 бар	0 - 130 бар	0 - 130 бар	0 - 130 бар
Материал	ПЭ, ПП, ПВДФ	ПЭ, ПП, ПВДФ	ПЭ, ПП, ПВДФ	ПЭ, ПП, ПВДФ
Вкладыши	40, 50, 63, 75, 90, 110, 125, 140	63, 75, 90, 110, 125, 140, 160, 180	63(2), 75, 90, 110, 125, 140, 160, 180, 200, 225 фланцедержатель, автоматически удаляемый нагревательный элементt	90, 110, 125, 140, 160, 180, 200, 225, 250, 280 фланцедержатель, автоматически удаляемый нагревательный элементt
Съемное 4-е зажимное кольцо	√	-	√	√
CNC-контроллер гидравлики	√	√	√	√
Позиционер	√	√	√	√
Торцеватель с микровыключателем	√	√	√	√
Нагреватель с тефлоновым покрытием	√	√	√	√
Подставка под торцеватель и нагреватель	√	√	√	√
Транспортный ящикHuernerдля вкладышей и сварочной машины	√(2)	√(2)	√(2)	√(2)
