Manual Weld Control 500 с вкладышами D 200-500 мм

Huerner 200-702-500
Машина с гидравлическим приводом для стыковой сварки труб .

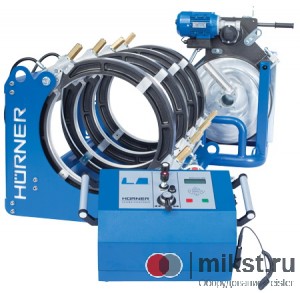

Стыковая сварочная машина Manual Weld Control 500 с гидравлическим приводом с полным набором вкладышей для труб 200-500мм.

Высококачественные и долговечные полуавтоматические машины в различном исполнении. Предназначены для сварки встык нагревательным инструментом труб и фитингов из ПП, ПЭ и ПВДФ с диаметрами от 200 до 630 мм. Готовы к использованию как на строительной площадке, так и в траншее.

Машины поставляются с полностью закрытым блоком гидравлики WeldControl (класс защиты IP54), рассчитанным на создание давления до 160 бар. Торцеватель и нагревательный элемент подключаются к блоку гидравлики WeldControl. Таким образом, не требуется дополнительный распределительный щит!

Система WeldControl-System объединяет ручное управление стыковой сваркой, автоматическое регулирование температуры нагревательного элемента и протоколирование в соответствии с нормами ISO в едином блоке весом всего 38 кг. Данные о свариваемых деталях, материал трубы, диаметр и толщина стенки/SDR могут выбираться через очень удобное для пользователя меню. Все величины давления и продолжительности сварочного процесса рассчитываются и контролируются системой WeldControl в соответствии с национальными нормами и выводятся на дисплей для сварщика. Для переноса данных имеются два выхода USB.

На машине до 500 мм можно легко демонтировать четвертое зажимное кольцо позиционера, отвернув 3 болта. Это позволяет проводить сварку в труднодоступных местах, а также приваривать тройники и отводы.

Торцеватель со встроенным предохранительным микровыключателем приводится в движение высококачественным электромотором с цепной передачей. Высокоточный нагревательный элемент имеет сверхпрочное антипригарное покрытие.На все компоненты распространяется заводская гарантияHuerner!

Отличительные особенности Huerner Manual Weld Control 500

Автоматическое протоколирование	1000
Ввод данных	Штрих-код – считывающий карандаш, сканер (опционально), вручную через буквенно-числовую клавиатуру, транспондер (опционально)
Система контроля сварочного процесса	Давление и продолжительность сварки, температура окружающего воздуха, контроль состояния внутренней памяти, температура аппарата, температура нагревательного элемента
Трассируемость по нормам ISO 12176-3/4	Номер объекта 32-значный буквенно-цифровой, код сварщика в соответствии с ISO, Huerner-код сварщика 1. дополнительные данные (определяются пользователем), 20-значные, буквенно-цифровые 2. дополнительные данные (определяются пользователем), 15-значные, буквенно-цифровые данные ISO: код фасонной детали, код 1-й и 2-й трубы, длина трубы, погодные условия, номер шва, организация-трубоукладчик, инвентарный номер
Сварочные нормы	DVS, WIS, SEDIGAS, UNI и прочие по запросу
Вывод данных	USB A для переноса сварочных данных на USB-принтер или карту памяти USB. USB B для переноса данных напрямую на компьютер с установленной программойHuerner-банк данных DataWork
Дисплей	LED-дисплей, 4 строчки по 20 буквенно-цифровых знаков, высота знака 5 мм, сварочная диаграмма со светодиодами
Допуск/ Качество/ Класс защиты	CE, ISO9001:2008, IP54 (IP64 опционально), WEEE-рег. № DE 74849106, соответствие RoHS
Языки	DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO, RO, SK, TR, RU и другие по запросу
Работа от аккумулятора	Резервное электропитание компьютера во время фазы охлаждения (опционально)
Системные настройки	Автоматический режим, ручной ввод сварочных параметров, режим манометра
Гидравлика	Достаточно одной розетки, автоматическая настройка температуры нагревательного элемента в соответствии с национальными нормами, гидравлика в закрытом прочном корпусе из листовой стали весит всего 38 кг Макс. создаваемое давление: 160 бар
Заводская гарантия	12 месяцев

Технические характеристики стыковых машин Huerner серии  Manual Weld Control

Рабочие диаметры	200 - 500 MM	(315)355 - 630 MM
Электропитание	400 В, 50 Гц, 3P+N+PE	400 В, 50 Гц, 3P+N+PE
Мощность	8,32 кВт	11,40 кВт
Общий вес машины	352 кг	561 кг
Рабочая температура	170 - 280 °C	170 - 280 °C
Температура воздуха	-5 - +50 °C	-5 - +50 °C
Площадь сечения цилиндра	22,384 см2	43,982 см2
Давление, создаваемое машиной	0 - 160 бар	0 - 160 бар
Материал	ПЭ, ПП, ПВДФ	ПЭ, ПП, ПВДФ
Вкладыши	200, 225, 250, 280, 315, 355, 400, 450 фланцедержатель	(315), 355, 400, 450, 500, 560 фланцедержатель
Съемное 4-е зажимное кольцо	√	-
CNC-контроллер гидравлики	√	√
Позиционер	√	√
Торцеватель с микровыключателем	√	√
Нагреватель с тефлоновым покрытием	√	√
Подставка под торцеватель и нагреватель	√	√
Транспортный ящикHuernerдля вкладышей и сварочной машины	-	-
