Huerner 200-700-315

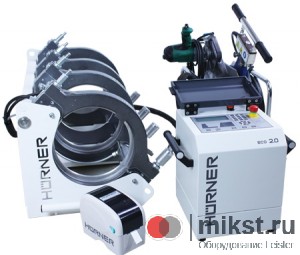

CNC ECO+ 315 - Автоматическая стыковая сварочная машина с полным набором вкладышей D 90 - 315 мм
Страна производителя: Германия
Высококачественные и долговечные машины CNC для сварки встык нагретым инструментом труб и фитингов из ПП, ПЭ и ПВДФ всех стандартных диаметров в диапазоне 40 - 315 мм. Используются как на стройплощадке, так и в траншее.Машины комплектуются блоком гидравлики и контроля в полностью закрытом корпусе с классом защиты IP54 для создания давления до 130 бар.
Нагревательный элемент, как и торцеватель подключаются
к блоку гидравлики и контроля CNC.
Начиная с блока гидравлики и управления CNC с возможностью
ввода параметров в соответствии с новейшими нормами ISO, и заканчивая полностью автоматизированным контролем сварочного процесса, в машинах Huerner CNC ECO
все спроектировано так, чтобы с оптимальными усилиями при высоком уровне удобства для оператора обеспечивались наилучшие сварочные результаты.
Модели ECO+ дополнительно оснащены системой дистанционного контроля HDC - Huerner Distance Control -
для точного контроля процесса подготовки и проведения сварки. Эта система измерения
расстояния движения определяет и надежно контролирует процесс торцевания, проверку смещения, формирование правильного грата и проверяет важное для качества сварки протекание сварочного
процесса на стадии соединения.
Данные о свариваемых деталях, материал трубы, диаметр и толщину стенки, а также значения SDR можно выбрать в очень удобном для оператора меню или ввести автоматически путем считывания штрихкода с помощью карандаша-сканера. Разумеется, все это возможно и при сварке по коду трубы на машинах серии CNC ECO+.
Машины Huerner CNC ECO автоматически проводят сварку, контролируют ее и сохраняют отчеты во внутренней памяти. Два разъема – три функции: все машины Huerner CNC ECO оснащены двумя разъемами USB, которые позволяют передавать данные по трем различным направлениям: на карту памяти USB, на USB-принтер или на ПК с установленной программой DataWork. Начиная с версии ECO 2.0 все CNC-машины имеют возможность распознавания сварщика с помощью магнитного ключа, выдачи протоколов в формате PDF и работы от аккумулятора на стадииохлаждения.
На все детали действует заводская гарантия Huerner.
Функции Huerner CNC ECO+
| Автоматическое протоколирование | 10000 |
| Ввод данных | Транспондер (опционально карандаш длясчитывания штрих-кода или сканер), вручную через буквенно-числовую клавиатуру |
| Система контроля сварки | Давления, время сварки, температура воздуха, входное напряжение, состояние памяти, температура аппарата, напоминание об очередном техосмотре, температура нагревательного элемента, сварочный путь |
| Трассируемость по нормам ISO 12176-2/4 | Номер объекта 32-значный буквенноцифровой, ISO-код сварщика, Huerner-код сварщика 1-е дополнительные данные (задаются оператором), 20-значные, буквенноцифровые 2-е дополнительные данные(задаются оператором), 15-значные,буквенно-цифровые данные ISO: кодфитинга, код 1-й и 2-й трубы, длина трубы, погодные условия, номер шва, компания, инвентарный номер |
| Сварочные нормы | DVS, WIS, SEDIGAS, UNI и др. по запросу |
| Ввод данных | USB A для переноса сварочных данныхна USB-принтер или USB-карту памяти.USB B для переноса сварочных данныхнапрямую на ПК с установленной программой Huerner DataWork, PDF-формат |
| Дисплей | LED-дисплей, 4 строчки по 20 буквенноцифровых знаков, высота знака 8мм,сварочная диаграмма со светодиодами |
| Допуск/качество/класс защиты | CE, ISO 9001:2008, IP54 (опциональноIP64), WEEE-рег.-No DE 74849106, соответствие RoHS |
| Языки | DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO,RO, SK, TR, RU и другие по запросу |
| Работа от аккумулятора | Резервное электропитание компьютераво время фазы охлаждения(опционально) |
| Системные настройки | Автоматический режим, ручной ввод сварочных параметров |
| Гарантия производителя | 12 месяцев |
Технические характеристики Huerner CNC ECO+ 315
| Рабочие диаметры | 90 - 315 MM |
| Электропитание | 230 В, 50 Гц, 1P+N+PE |
| Мощность | 4,74 кВт |
| Общий вес машины | 180 кг |
| Рабочая температура | 170 - 280 °C |
| Температура воздуха | -5 - +50 °C |
| Площадь сечения цилиндра | 5,890 см2 |
| Давление, создаваемое машиной | 0 - 130 бар |
| Материал | ПЭ, ПП, ПВДФ |
| Вкладыши | 90, 110, 125, 140, 160, 180, 200, 225, 250, 280
Фланцедержатель
Автоматическое удаление нагревателя
|
| Съемное 4-е зажимное кольцо | √ |
| CNC-контроллер гидравлики | √ |
| Позиционер | √ |
| Торцеватель с микровыключателем | √ |
| Нагреватель с тефлоновым покрытием | √ |
| Подставка под торцеватель и нагреватель | √ |
| Транспортный ящикHuernerдля вкладышей и сварочной машины | √ (опционально)
|
