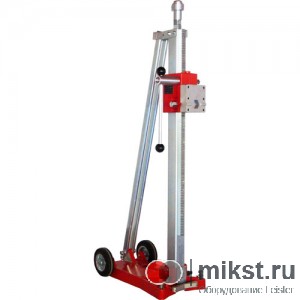

Станина Leonardo-300

Станина Leonardo-300 предназначена для установки бормоторов для сверления отверстий в армированном бетоне, камне, кирпиче и пр. материалах алмазными коронками.

Платформа Leonardo-300 рассчитана на крепление к поверхности сверления только анкерным болтом арт.503628 или арт.502510 (опция) через продольную прорезь в платформе. Платформа – литая из алюминиевого сплава, с регулируемыми упорами. В передней части платформ предусмотрен регулируемый упор коронки, который минимизирует биения коронки при засверливании.
В задней части платформ – колеса для удобства перевозки сверлильной установки.

В отличие от всех меньших станин, колонна Leonardo-300 выполнена из стального профиля со стальной зубчатой рейкой и отличается более высокой жесткостью.
В верхней части колонны – регулируемый упор, который помогает расклинить станину между полом и потолком с помощью подручных средств.
Колонна шарнирно крепится к платформе с возможностью наклона на 0-45°, а также имеет регулируемый упор, обеспечивающий дополнительную жесткость станины.

Каретка передвигается по колонне с помощью механизма «шестерня-рейка». Шестерня находится внутри каретки и вращается с помощью боковой рукоятки. Боковая рукоятка легко переставляется на противоположную сторону каретки.

Для крепления бормотора предусмотрена пластина быстросъемного крепления мотора с 6-ю отверстиями под болты М8, толщиной 30 мм. Пластина привинчивается к монтажной площадке на корпусе бормотора.
Как вариант, бормотор можно привинтить непосредственно к каретке станины. Между бормотором и кареткой можно установить дистанционную вставку – в зависимости от диаметра коронки, которую требуется установить.

Производители-перестраховщики ограничили максимально рекомендованный диаметр сверления в армированном бетоне до Ø300 мм. Однако устойчивость станины и жесткость на скручивание вполне соответствуют сверлению отверстий до Ø400 мм.

Для дополнительного удобства на каретке расположены горизонтальный и вертикальный уровни.
