Cardi Коллекторный бормотор T1 ME-EL

Cardi T1-ME-EL
Тип: РУЧНЫЕ БОРМОТОРЫ

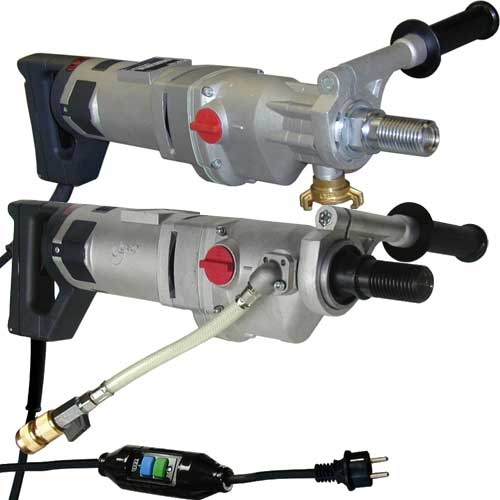

Коллекторный бормотор T1 ME-EL

Мотор 2200Вт/230В, кол-во передач редуктора - 3; сверление сухое или мокрое, с пылеудалением, ручное или на станине; полый шпиндель 1 1/4" UNC (нар.);

Диаметры сверл.: бетон 20-160 мм, кирпич до 200 мм

Вес: 7.3 Кг

Пылеотсос при сухом сверлении – это не только чище, но и эффективнее, поскольку шлам удаляется из зоны сверления и не служит пассивной прослойкой между алмазными сегментами и поверхностью сверления. Для подключения пылеотсоса предназначено крабовой соединение.

Серия бормоторов как для мокрого (с подачей воды), так и для сухого (без подачи воды) сверления алмазными коронками.

Бормоторы серии T1 MU/ME-EL имеют мощный (2200 Вт) электродвигатель и оборудованы 3-скоростным редуктором, благодаря чему прекрасно сверлят армированный бетон, гранит и пр. твердые материалы в исключительно широком диапазоне диаметров – Ø20-160 мм (сравните с 2-скоростнойсерией 2200-130). В кирпиче, свежем бетоне и пр. мягких абразивах – до Ø220 мм.
Сухое сверление – только в мягких абразивах и только специальными коронками, с лазерной приваркой алмазных сегментов.

Для подачи воды в обоих случаях используется быстро-разъемный коннектор 1/2" с регулировочным краном. С дрелью поставляется ответная часть коннектора, которая устанавливается на шланг Ø15 мм.

Для крепления коронки – комбинированный шпиндель с внутренней резьбой 1/2" G и наружной резьбой 1 1/4" UNC.

Мотор – коллекторный, питание от бытовой сети 220 В заземлением.
Охлаждение мотора и редуктора – воздушное.

Защиты:

• Мягкий старт предохраняет сверлильную установку от рывка, а сеть питания – от перегрузки в момент включения бормотора;
• Блок персональной защиты PRCD на шнуре питания отключает питание в случае пробоя на провод заземления;
• Многофункциональное электронное сцепление защищает мотор от перегрузки – от превышения допустимого тока, допустимой выходной мощности мотора и допустимого момента сопротивления коронки;
• Механическое сцепление (бронзовые кольца) проскальзывает в случае «закусывания» коронки, тем самым защищает оператора и оборудование от резкого рывка.

Сверление бормоторами серии T1 MU/ME-EL ручное или на станине. Для ручного сверления в комплекте предусмотрена съемная боковая рукоятка. Крепление к станине – за шейку, хомутом Ø60 мм. Подходящие станины –Leonardo-160илиLeonardo-180. Однако следует понимать, что жесткость крепления бормотора хомутом невысока, для диаметров 150-160 мм ее хватает на пределе. Предпочтительнее использовать бормоторы с жестким креплением к станине –T0LS 130-ELилиT1 200-EL.

Технические характеристики:

Количество передач редуктора	3
Напряжение питания (В)	220
Мощность мотора (Вт)	2200
Обороты шпинделя без нагрузки (об./мин): 1-я передача 2-я передача 3-я передача	750 1800 2500
Обороты шпинделя под нагрузкой (об./мин): 1-я передача 2-я передача 3-я передача	485-530 1170-1280 1625-1780
Диапазон диаметров сверления, мм: армированный бетон, гранит кирпич, цемент, пр. абразивы	20-160 20-200
Масса, кг	7,3

Линейная скорость (V) и линейное усилие (F) перемещения алмазных сегментов: 1,9 м/с

Передача редуктора	1		2		3
MAX крутящий момент, Нм	28,8		12,0		8,6
Обороты шпинделя, об./мин	485-530		1170-1280		1625-1780
Ø коронки, мм	V	F	V	F	V	F
20	0,6 м/с	2880 Н	1,3 м/с	1200 Н	1,9 м/с	860 Н
25	0,7 м/с	2304 Н	1,7 м/с	960 Н	2,3 м/с	688 Н
30	0,8 м/с	1920 Н	2,0 м/с	800 Н	2,8 м/с	573 Н
40	1,1 м/с	1440 Н	2,4 м/с	600 Н	3,4 м/с	430 Н
50	1,4 м/с	1152 Н	3,1 м/с	480 Н	4,3 м/с	344 Н
60	1,7 м/с	960 Н	3,7 м/с	400 Н	5,1 м/с	287 Н
70	1,9 м/с	823 Н	4,3 м/с	343 Н	6.0 м/с	246 Н
80	2,1 м/с	720 Н	4,9 м/с	300 Н	6,8 м/с	215 Н
90	2,3 м/с	640 Н	5,5 м/с	267 Н	7,7 м/с	191 Н
100	2,5 м/с	576 Н	6,1 м/с	240 Н	8,5 м/с	172 Н
110	2,8 м/с	524 Н	6,7 м/с	218 Н	9,4 м/с	156 Н
120	3,0 м/с	480 Н	7,3 м/с	200 Н	10,2 м/с	143 Н
130	3,3 м/с	443 Н	8,0 м/с	185 Н	11,1 м/с	132 Н
140	3,6 м/с	411 Н	8,6 м/с	171 Н	11,9 м/с	123 Н
150	3,8 м/с	384 Н	9,2 м/с	160 Н	12,8 м/с	115 Н
160	4,1 м/с	360 Н	9,8 м/с	150 Н	13,6 м/с	108 Н
180	4,6 м/с	320 Н	11,0 м/с	133 Н	15,3 м/с	96 Н
200	5,1 м/с	288 Н	12,2 м/с	120 Н	17,0 м/с	86 Н

Оптимально

Допустимо

Только мягкие абразивы
