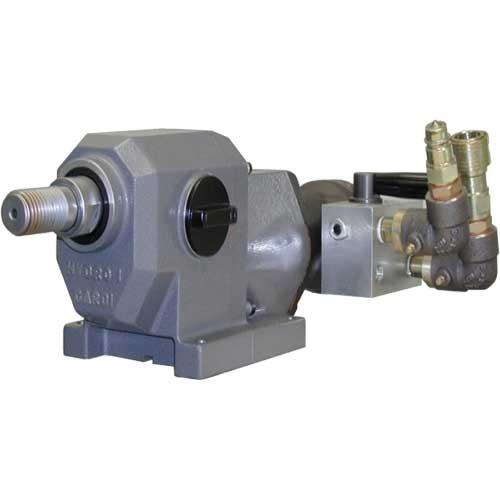

Cardi Гидравлический бормотор HYDRO 1-50

Cardi HYDRO 1-50
Тип: НЕЭЛЕКТРИЧЕСКИЕ БОРМОТОРЫ

Гидравлический бормотор HYDRO 1-50

Давление масла 100-140 бар, расход 25-40 л/мин, кол-во передач редуктора - 2; сверл.с водой, только на станине;
шпиндель 1 1/4" UNC;

Рабочий диапазон: от 125-500 до 190-700

Вес: 20 Кг

Гидравлические бормоторы PN-500 предназначен для сверления отверстий в армированном бетоне, камне, кирпиче и пр. материалах алмазными коронками под водой или в условиях взрывоопасного окружения, где использование электродвигателей недопустимо. Алмазное сверление под водой – уникальная особенность гидравлических дрелей HYDRO 1, поскольку они не только не имеют электрических деталей, а вообще никак не взаимодействуют с окружающей средой.

Гидравлические дрели HYDRO 1 имеют 4 модификации, отличающиеся размерами и мощностью. Все модификации оборудованы 2-скоростным редуктором.

Следует понимать, что крутящий момент зависит от давления масла, которое может обеспечить гидравлический агрегат. А обороты шпинделя и диаметры сверления зависят от расхода масла. Впрочем, давление и расход сильно связаны с моментом сопротивления коронки. Поэтому в таблице указаны характеристики для различных уровней давления и расхода.

Сверление – только на станине. Для крепления предусмотрены 6 отверстий с резьбой М8 на монтажной поверхности корпуса бормотора. К этим отверстиям привинчивается пластина быстрого крепления, которая поставляется в комплекте со станиной. Модель станины следует выбирать в зависимости от крутящего момента и диаметра коронки.

Для крепления коронки – шпиндель с наружной резьбой 1 1/4" UNC.

Для подачи воды используется быстро-разъемный коннектор 1/2" с регулировочным краном. В комплекте с бормотором поставляется ответная часть коннектора, которая устанавливается на шланг Ø15 мм.

Гидравлические дрели оборудованы механическим сцеплением (бронзовые фрикционные кольца), которое проскальзывает в случае «закусывания» коронки, тем самым защищает оператора и оборудование от резкого рывка.

Технические характеристики

Модель	Внутренний объём, см³	Крутящий момент, Нм		Поток масла, л/мин	Обороты мотора, минˉ¹	Обороты шпинделя, минˉ¹	Мощность, Квт		Сверление бетона, мм
		100 бар	140 бар				100 бар	140 бар
HYDRO 1-25	25	110-55	157-78	25 30 35 40	690 890 1080 1290	200-420 260-540 320-650 390-780	3,0 3,8 4,1 4,8	3,5 4,2 5,0 6,2	90-450 70-370 60-300 45-250
HYDRO 1-50	50	226-112	333-165	25 30 35 40	485 580 680 775	150-300 175-350 205-410 230-450	3,5 4,0 4,8 5,2	4,5 5,2 6,5 7,0	190-700 160-650 140-560 125-500
HYDRO 1-80	80	366-182	510-255	30 35 40 45	370 435 500 562	110-225 130-260 150-300 170-340	4,0 4,9 5,3 6,0	5,2 6,2 7,2 8,0	250-850* 220-800* 190-700 170-700
HYDRO 1-100	100	450-223	633-313	30 35 40 45	300 350 400 450	90-180 105-210 120-240 135-270	4,1 5,0 5,5 6,0	5,5 6,5 7,5 8,3	320-1000* 270-900* 240-850* 210-800*

* Для длительной профессиональной работы рекомендуется ограничить максимальный диаметр сверления на уровне Ø700 мм из соображений расчетной износостойкости редуктора.
