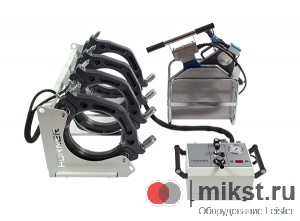

Huerner 200-704-200Стыковая сварочная машина Manual 200 с гидравлическим приводом с полным набором вкладышей для труб 63-200 мм
Страна производителя: Германия
В комплекте полный набор вкладышей 63, 75, 90, 110, 125, 140, 160, 180 мм.
Функции Huerner Manual
| Система контроля сварочного процесса | Температура нагревательного элемента |

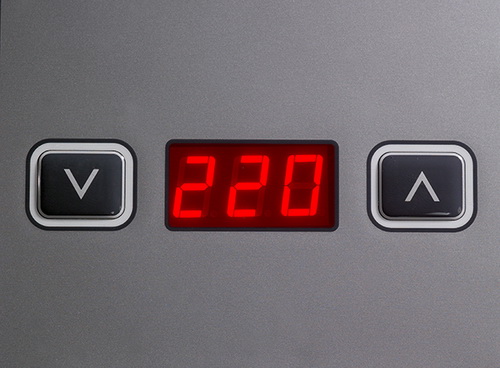

| Дисплей | 7-сегментный дисплей, отображаются цифры, высота знака 10 мм |
| Допуск/ Качество/ Класс защиты | CE, ISO9001:2008, IP54 (IP64 опционально), WEEE-рег. № DE 74849106, соответствие RoHS |
| Гидравлика | Достаточно одной розетки
Цифровое регулирование температуры нагревательного элемента, настройка осуществляется с блока гидравлики

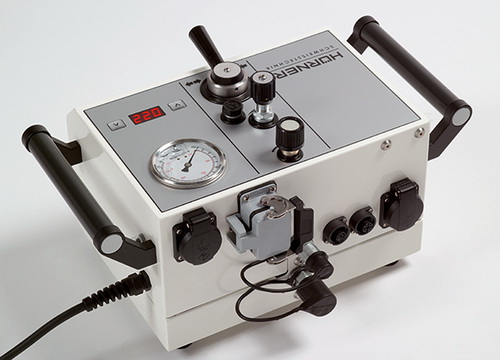

Гидравлика в закрытом прочном корпусе из листовой стали весит всего 19,5 кг
Макс. давление: 130 бар |
| Заводская гарантия | 12 месяцев |
Высококачественная и долговечная сварочная машина с ручным управлением.
Предназначена для сварки встык нагревательным инструментом труб и
фитингов из ПП, ПЭ и ПВДФ с диаметрами от 63 до 200 мм. Готова к
использованию как на строительной площадке, так и в траншее.
Машина
поставляется с полностью закрытым блоком гидравлики (класс защиты
IP54), рассчитанным на создание давления до 130 бар, и встроенным
цифровым регулятором температуры нагревательного элемента. Торцеватель и
нагревательный элемент подключаются к блоку гидравлики. Таким образом,
не требуется дополнительный распределительный щит!
Четвертое
зажимное кольцо позиционера можно легко демонтировать, отвернув 3 болта.
Это позволяет проводить сварку в труднодоступных местах, а также
приваривать тройники и отводы.

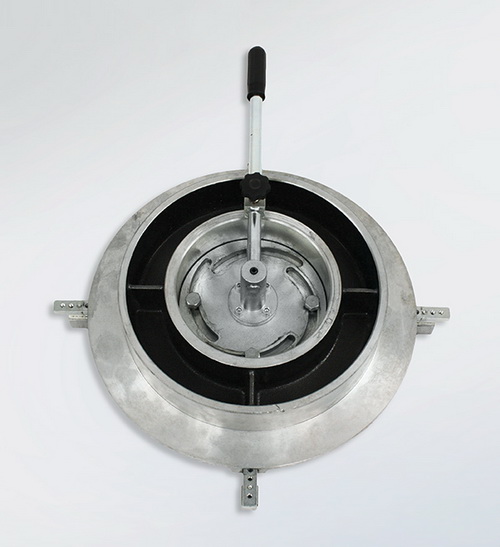

Торцеватель со встроенным
предохранительным микровыключателем приводится в движение
высококачественным электромотором с цепной передачей. Высокоточный
нагревательный элемент имеет сверхпрочное антипригарное покрытие.
Все стыковые сварочные машины
Huerner с ручным управлением могут без проблем оснащаться устройством протоколирования
Huerner SPG 2.0 для вывода на дисплей, контроля и протоколирования сварочных параметров.
Технические характеристики
| Рабочие диаметры | 63 - 200 MM |
| Электропитание | 230 В, 50 Гц, 1P+N+PE |
| Мощность | 3,45 кВт |
| Общий вес машины | 87 кг |
| Рабочая температура | 170 - 280 °C |
| Температура воздуха | -5 - +50 °C |
| Площадь сечения цилиндра | 3,52 см2 |
| Давление, создаваемое машиной | 0 - 130 бар |
| Материал | ПЭ, ПП, ПВДФ |
| Вкладыши | 63, 75, 90, 110, 125, 140, 160, 180 |
| Съемное 4-е зажимное кольцо | - |
| Ручная гидравлика | √ |
| Позиционер | √ |
| Торцеватель с микровыключателем | √ |
| Нагреватель с тефлоновым покрытием | √ |
| Подставка под торцеватель и нагреватель | √ |

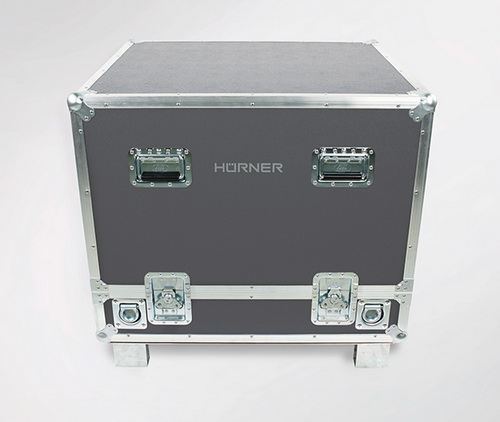

| Транспортный ящикHuernerдля вкладышей и сварочной машины | √(2) |
*2) – заказывается дополнительно.
Принадлежности и составные части и блоки для модели MANUAL 200
| Описание | Вес, кг | Артикул |
| Комплект Huerner 200 Manual и SPG,вкл. вкладыши D 63-180 мм | 129 | 200-703-200 |
| Комплект Huerner 200 Manual вкл. вкладыши D 63 - 180 мм | 124 | 200-704-200 |
| Гидравлика Manual с устройством SPG, 230В, 370Вт | 19,50 | 200-614-315 |
| Гидравлика Manual, 230В, 370Вт | 19,50 | 200-615-315 |
| Позиционер D 200мм WeldControl/Manual (SPG) | 26,50 | 200-601-200 |
| Торцеватель, 230В, 450Вт | 11,00 | 200-612-200 |
| Нагревательный элемент, 230В, 1000Вт | 7,70 | 200-611-200 |
| Подставка под торцеватель и нагреватель | 7,40 | 200-613-200 |
| Транспортный ящик Huerner, вкл. отсек для вкладышей | - | 200-600-089 |
Зажимные редукционные вкладыши
| Описание | Вес, кг | Артикул |
| Зажимной вкладыш D 63, 4шт | 6,60 | 200-063-200 |
| Зажимной вкладыш D 75, 4шт | 6,40 | 200-075-200 |
| Зажимной вкладыш D 90, 4шт | 5,50 | 200-110-200 |
| Зажимной вкладыш D 125, 4шт | 5,00 | 200-125-200 |
| Зажимной вкладыш D 140, 4шт | 4,40 | 200-140-200 |
| Зажимной вкладыш D 160, 4шт | 3,50 | 200-160-200 |
| Зажимной вкладыш D 180, 4шт | 2,60 | 200-180-200 |
| Полный набор вкладышей (D 63 - D 180) | 40,00 | 200-000-200 |
| Специальные вкладыши для нестандартных диаметров | -,- | 200-315-001 |
Фотографии Huerner Manual
