Huerner WeldControl 200 c вкладышами для труб 63-200 мм

Huerner 200-702-200

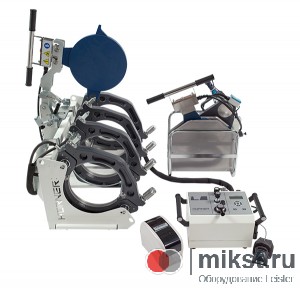

Стыковая сварочная машина WeldControl 200 с гидравлическим приводом с полным набором вкладышей для труб 63-200 мм

В комплекте полный набор вкладышей 63, 75, 90, 110, 125, 140, 160, 180 мм.

Функции Huerner WeldControl

Автоматическое протоколирование	10000 отчетов
Ввод данных	Штрих-код – считывающий карандаш, сканер (опционально), вручную через буквенно-числовую клавиатуру, транспондер (опционально)
Система контроля сварочного процесса	Давление и продолжительность сварки, температура окружающего воздуха, контроль состояния внутренней памяти, температура аппарата, температура нагревательного элемента
Трассируемость по нормам ISO 12176-3/4	Номер объекта 32-значный буквенно-цифровой, код сварщика в соответствии с ISO, Huerner-код сварщика 1. дополнительные данные (определяются пользователем), 20-значные, буквенно-цифровые 2. дополнительные данные (определяются пользователем), 15-значные, буквенно-цифровые данные ISO: код фасонной детали, код 1-й и 2-й трубы, длина трубы, погодные условия, номер шва, организация-трубоукладчик(1), инвентарный номер
Сварочные нормы	DVS, WIS, SEDIGAS, UNI и прочие по запросу
Вывод данных	USB A для переноса сварочных данных на USB-принтер или карту памяти USB. USB B для переноса данных напрямую на компьютер с установленной программойHuerner-банк данных DataWork
Дисплей	LED-дисплей, 4 строчки по 20 буквенно-цифровых знаков, высота знака 5 мм, сварочная диаграмма со светодиодами
Допуск/ Качество/ Класс защиты	CE, ISO9001:2008, IP54 (IP64 опционально), WEEE-рег. № DE 74849106, соответствие RoHS
Языки	DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO, RO, SK, TR, RU и другие по запросу
Работа от аккумулятора	Резервное электропитание компьютера во время фазы охлаждения (опционально)
Системные настройки	Автоматический режим, ручной ввод сварочных параметров, режим манометра
Гидравлика	Достаточно одной розетки, автоматическая настройка температуры нагревательного элемента в соответствии с национальными нормами, гидравлика в закрытом прочном корпусе из листовой стали весит всего 19,5 кг Макс. создаваемое давление: 130 бар
Заводская гарантия	12 месяцев

Высококачественная и долговечная полуавтоматическая сварочная машины, предназначена для сварки встык нагревательным инструментом труб и фитингов из ПП, ПЭ и ПВДФ с диаметрами от 63 до 200 мм. Готова к использованию как на строительной площадке, так и в траншее.

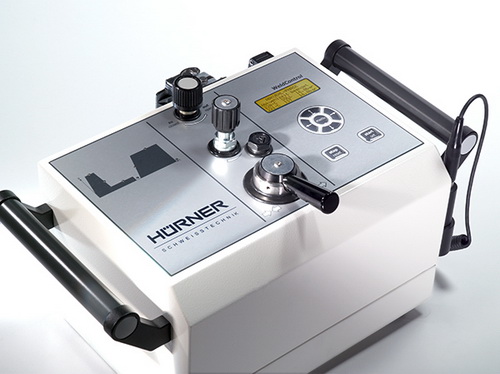

Машина поставляется с полностью закрытым блоком гидравлики WeldControl (класс защиты IP54), рассчитанным на создание давления до 130 бар. Нагревательный элемент и торцеватель подключаются к блоку гидравлики WeldControl. Таким образом, не требуется дополнительный распределительный щит!



Система WeldControl объединяет ручную стыковую сварку, автоматическое регулирование температуры нагревательного элемента и протоколирование в соответствии с ISO в одном устройстве весом всего в 19,5 кг.

Данные о свариваемых деталях, материал трубы, диаметр и толщина стенки, значения SDR могут выбираться через очень удобное для пользователя меню. Все величины давления и продолжительности сварочного процесса рассчитываются и контролируются системой WeldControl в соответствии с национальными нормами и выводятся на дисплей для сварщика. Для переноса данных имеются два выхода USB.



Четвертое зажимное кольцо позиционера можно легко демонтировать, отвернув 3 болта. Это позволяет проводить сварку в труднодоступных местах, а также приваривать тройники и отводы.

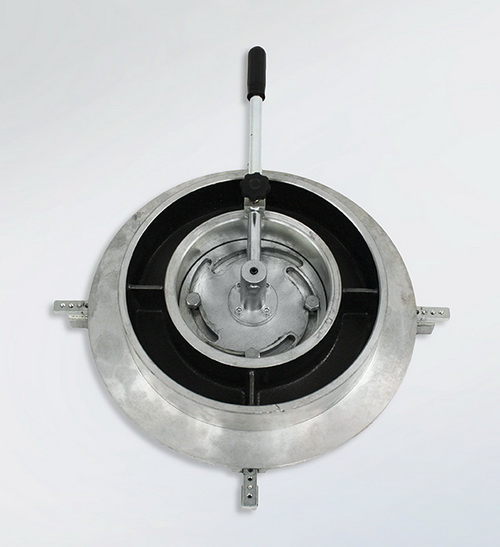

Торцеватель со встроенным предохранительным микровыключателем приводится в движение высококачественным электромотором с цепной передачей. Высокоточный нагревательный элемент имеет сверхпрочное антипригарное покрытие.



На все компоненты распространяется заводская гарантия Huerner!



Технические параметры Huerner Weldcontrol 200

Рабочие диаметры	63 - 200 мм
Электропитание	230 В, 50 Гц, 1P+N+PE
Мощность	3,45 кВт
Общий вес машины	87 кг
Рабочая температура	170 - 280 °C
Температура воздуха	-5 - +50 °C
Площадь сечения цилиндра	3,52 см2
Давление, создаваемое машиной	0 - 130 бар
Материал	ПЭ, ПП, ПВДФ
Вкладыши	63, 75, 90, 110, 125, 140, 160, 180
Съемное 4-е зажимное кольцо	-
Гидравлика WeldControl	√
Позиционер	√
Торцеватель с микровыключателем	√
Нагреватель с тефлоновым покрытием	√
Подставка под торцеватель и нагреватель	√
Транспортный ящикHuernerдля вкладышей и сварочной машины	√(2)

*2) – заказывается дополнительно.



Принадлежности и составные части и блоки для модели WeldControl 200мм

Описание	Вес, кг	Артикул
Комплект Huerner 200 WeldControl вкл. вкладыши D 63-180 мм	124	200-702-200
Гидравлика WeldControl, 230В, 370Вт	19,50	200-615-315
Позиционер D 200мм WeldControl/Manual (SPG)	26,50	200-601-200
Торцеватель, 230В, 450Вт	11,00	200-612-200
Нагревательный элемент, 230В, 1000Вт	7,70	200-611-200
Подставка под торцеватель и нагреватель	7,40	200-613-200

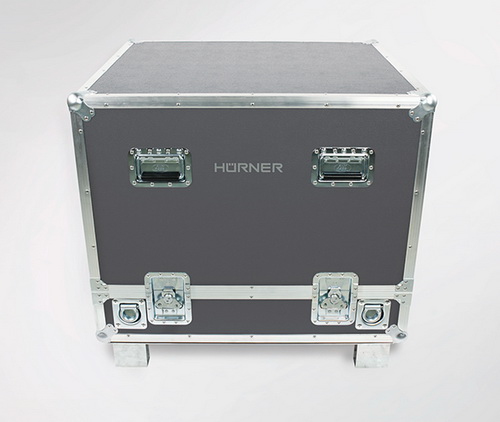

Транспортный ящик Huerner, вкл. отсек для вкладышей	-	200-600-089

Зажимные редукционные вкладыши

Описание	Вес, кг	Артикул
Зажимной вкладыш D 63, 4шт	6,60	200-063-200
Зажимной вкладыш D 75, 4шт	6,40	200-075-200
Зажимной вкладыш D 90, 4шт	5,50	200-110-200
Зажимной вкладыш D 125, 4шт	5,00	200-125-200
Зажимной вкладыш D 140, 4шт	4,40	200-140-200
Зажимной вкладыш D 160, 4шт	3,50	200-160-200
Зажимной вкладыш D 180, 4шт	2,60	200-180-200
Полный набор вкладышей (D 63 - D 180)	40,00	200-000-200
Специальные вкладыши для нестандартных диаметров	-,-	200-315-001

Фотографии Huerner WeldControl
