ADVANCE Welding Электромуфтовой сварочный аппарат ACT2

ADVANCE Welding ACT2
Электромуфтовой сварочный аппарат ACT2
Артикул: ACT2
Страна производства: Великобритания

Без сканера штрих-кода, с протоколированием.

Аппараты серии АСТ универсальные и полнофункциональные аппараты с интуитивным управлением, предназначенные для сварки напорных труб из ПЭ и ПП с помощью соединительных деталей с закладными нагревателями, рассчитанных на сварочное напряжение 8-48 В.

Аппараты ADVANCE Welding ACT предназначены для самых жестких условий эксплуатации. Стеклопластиковый корпус подвешен внутри стальной рамы на амортизирующих креплениях и защищен от падения, однако это влияет на вес и габариты аппаратов.

Аппараты серии ACT называют "трансформаторными". Питающее напряжение поступает на понижающий трансформатор непосредственно, а не после повышения частоты. Недостаток – больший вес, чем у т.н. инверторных аппаратов. Достоинство трансформаторных сварочных аппаратов в более высокой надежности. Подробнее о конструкции инверторных и трансформаторных сварочных аппаратов вы можете ознакомится в инструкции по сварке с закладными нагревателями.

Ввод напряжения и времени сварки:

• Все модели – ACT1,АСТ2 и ACT3 – позволяют осуществлять ручной ввод напряжения и времени сварки.
• Все модели – АСТ1, ACT2 и АСТ3 – реализуют стандарт Fusamatic для фитингов Fusion и Plasson, оборудованных тестовым сопротивлением в одном из сварочных контактов. Для этого аппарат должен быть оборудован сварочными проводами с разъемами Fusamatic (опция).

Протоколирование сварочного процесса:
Модель ACT2 имеет функцию протоколирования для сварки ПЭ газопроводов. Внутренняя память – на 2048 протоколов. Выгрузка протоколов – с помощью USB-флешки, хранение в компьютере в виде базы данных с удобным поиском и просмотром перед распечаткой.

Мощность сварочных аппаратов соответствует требованиям гармонизированного ГОСТ Р ИСО 12176-2, сварочный ток – 100 А пиковый и 65 А длительный. Этого достаточно, чтобы гарантировать работоспособность аппаратов АСТ с фитингами любой формы и любого производителя в диапазоне Ø16÷630 мм. На практике аппараты АСТ сваривают большинство фитингов большего диаметра.

Для самых больших фитингов – рассмотрите самый мощный в мире аппарат ATS HP.

Органы управления и порты аппаратов ADVANCE Welding ACT2:

• 4-строчный жидко-кристаллический дисплей с 20-ю символами в строке, с задней подсветкой.
• Русифицированное меню.
• Дисплей отображает параметры сети питания, окружающую температуру, внутреннее сопротивление фитинга, сварочное напряжение и ток, количество переданной энергии, общее время сварки и его обратный отсчет, а также (если введено) общее время остывания и его обратный отсчет.
• Влагозащищенная металлическая буквенно-цифровая клавиатура и функциональные кнопки.
• Порт USB для обновления программного обеспечения.

Условия эксплуатации и безопасность при работе аппарата ADVANCE Welding ACT2:

• Стеклопластиковый корпус и стальная рама с амортизирующими креплениями защищают от небрежного обращения.
• Влагозащита IP 65.
• Контакт заземления в шнуре питания.
• Шнур питания длиной 10 м позволяет использовать аппарат на большом расстоянии от генератора без удлинителей.
• Сварочные провода длиной 3 м (стандарт) или 5 м (опция) позволяют держать аппарат снаружи траншеи.
• Яркая раскраска для снижения вероятности наезда строительной техникой.
• Низкая чувствительность к отклонению параметров сети питания: напряжение 184÷276 В, частота 40÷60 Гц.
• Нижний предел температуры эксплуатации (включая работоспособность ЖК-дисплея) -15°C.
• Верхний предел температуры эксплуатации +50°C, даже под палящим солнцем.

Качество сварки:

Согласно требованиям ISO 12176-2 и гармонизированного ГОСТ Р ИСО 12176-2, аппараты АСТ выполняют самодиагностику, контроль сети питания, а также непрерывный контроль фактических параметров сварки:

• Сварочное напряжение в пределах ±1,25% от номинала.
• Отсутствие резких изменений сварочного тока; быстрый и значительный (10%) рост тока интерпретируется как множественное замыкание витков спирали фитинга; быстрое и значительное снижение тока интерпретируется как нарушение сварочной цепи.

Если на дисплее появилась надпись, что сварка закончена, можно быть уверенным, что сварочный процесс прошел при требуемом напряжении (без просадок от недостатка мощности аппарата), фитинг получил требуемое количество тепла, и это тепло равномерно распределилось по свариваемой поверхности.

Таким образом фактическое качество сварки аппаратами АСТ зависит только:

• От качества труб и фитинга;
• От качества выполнения подготовительных работ оператором.

Технические характеристики ADVANCE WELDING ACT2

Ввод параметров сварки	Fusamatic, ручной
Сканирование кода отслеживания	нет
Протоколирование сварки	да
Количество протоколов в памяти	2048
Выгрузка протоколов	USB-флешка
Напряжение питания	230 В
Мощность	длительная 3680 Вт кратковременная 5660 Вт
Ток питания	длительный 16 А кратковременный 24,6 А
Сварочное напряжение	8 ÷ 48 В
Сварочный ток	длительный 65 А кратковременный 100 А
Рабочий диапазон	ø 16 ÷ 630 мм
Температура воздуха	-15 ÷ 50 ºC
Класс защиты	IP 65
Длина шнура питания	10 м
Длина сварочных проводов	3 м
Стандартные сварочные разъёмы	ø 4 мм
Переходники разъёмов в комплекте	ø 4,7 мм
Вес	28,0кг
Размеры	380 х 380 х 390 мм

Дополнительные опции:

• ADVANCE Welding Опция аппарата Arctic
• ADVANCE Welding Опция аппарата GPS
• ADVANCE Welding Опция аппарата Prove-it

Дополнительные аксессуары для сварки труб:

• Скребок ADVANCE Welding 63-250 мм без чемодана
• Скребок ADVANCE Welding 63-250 мм в стальном чемодане
• Устройство для снятия грата AVANCE WELDING до 125 мм
• Устройство для снятия грата AVANCE WELDING до 400 мм
• Устройство для снятия грата AVANCE WELDING до 500 мм
• Устройство для снятия грата AVANCE WELDING до 900 мм

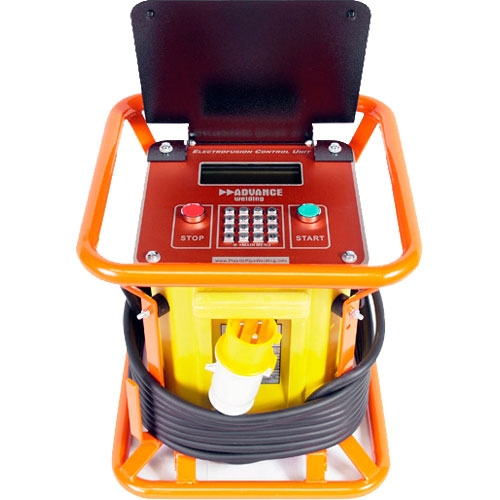

Фотографии ADVANCE WELDING ACT2
