ADVANCE Welding Электромуфтовой сварочный аппарат ATS500

Универсальный и полнофункциональный электрофузионный (электромуфтовый) сварочный аппарат с интуитивным управлением, предназначенный для сварки напорных труб из ПЭ и ПП с помощью соединительных деталей с закладными нагревателями, рассчитанных на сварочное напряжение 8-48 В.

По функциональным возможностям и мощностным характеристикам ATS500 схож с аппаратом ADVANCE WELDING ACT3, от которого отличается общим строением корпуса, прежде всего ограниченной защитной стальной рамой, поэтому ATS500 имеет меньшие габариты и вес. Ещё одно отличие – длина шнура питания 4 м. ATS500 является недорогой компактной альтернативой аппарату ACT3 для использования в неагрессивных условиях, когда аппарату не требуется усиленная защита.

Ввод напряжения и времени сварки ADVANCE Welding ATS500:

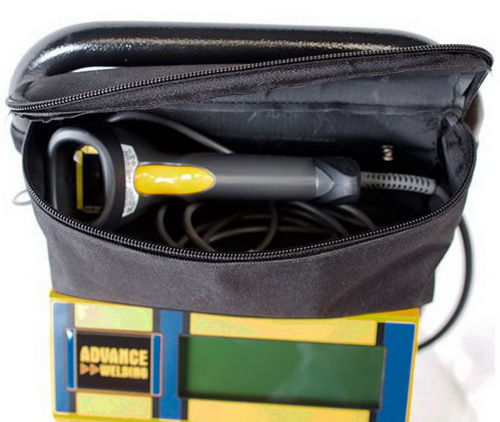

• Сканирование штрих-кода;
• Ручной ввод последовательности цифр штрих-кода;
• Ручной ввод напряжения и времени сварки.

Протоколирование сварочного процесса ADVANCE Welding ATS500:

Внутренняя память на 2048 протоколов. Выгрузка протоколов производится с помощью USB-флешки, хранение в компьютере в виде базы данных с удобным поиском и просмотром перед распечаткой.
          Аппарат аттестован в НАКС для сварки газопроводов из ПНД труб. Цена включает аттестационное свидетельство.

Мощность и рабочий диапазон:
    Мощность аппарата соответствует требованиям гармонизированного ГОСТ Р ИСО 12176-2, сварочный ток – 100 А пиковый и 65 А длительный. Этого достаточно, чтобы гарантировать работоспособность аппарата ATS500 с фитингами любой формы и любого производителя в диапазоне Ø16÷630 мм. На практике аппарат сваривает большинство фитингов большего диаметра.

Для сварки самых больших фитингов рассмотрите самый мощный в мире аппарат ATS HP.

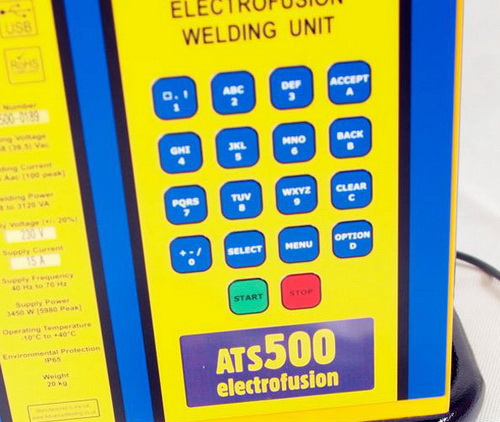

Органы управления и порты ADVANCE Welding ATS500:

• 4-строчный ЖК-дисплей с 20-ю символами в строке, с задней подсветкой. Меню русифицировано. Дисплей отображает параметры сети питания, окружающую температуру, внутреннее сопротивление фитинга, сварочное напряжение и ток, количество переданной энергии, общее время сварки и его обратный отсчет, а также (если введено) общее время остывания и его обратный отсчет.
• Влагозащищенная металлическая буквенно-цифровая клавиатура и функциональные кнопки.
• Порт USB для обновления программного обеспечения.

Условия эксплуатации и безопасность:

• Стальной корпус с порошковой окраской защищает от небольших ударов, однако ограниченная стальная рама не гарантирует полную неуязвимость при падении с насыпи в траншею.
• Влагозащита IP 65.
• Контакт заземления в шнуре питания.

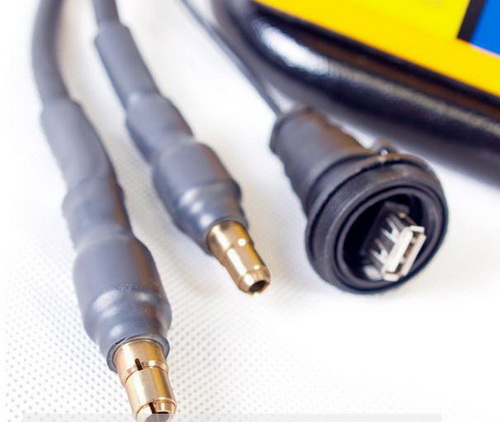

• Сварочные кабели длиной 3 м (стандарт) или 5 м (опция) позволяют держать аппарат снаружи траншеи.
• Яркая раскраска для снижения вероятности наезда строительной техникой.
• Низкая чувствительность к отклонению параметров сети питания: напряжение 184÷276 В, частота 40÷60 Гц.
• Нижний предел температуры эксплуатации (включая работоспособность ЖК-дисплея) -15°C.
• Верхний предел температуры эксплуатации +50°C, даже под палящим солнцем.

Качество сварки:
    Согласно требованиям ISO 12176-2 и гармонизированного ГОСТ Р ИСО 12176-2, аппарат АСТ-TFT выполняет самодиагностику, контроль сети питания, а также непрерывный контроль фактических параметров сварки:

• Сварочное напряжение в пределах ±1,25% от номинала.
• Отсутствие резких изменений сварочного тока; быстрый и значительный (10%) рост тока интерпретируется как множественное замыкание витков спирали фитинга; быстрое и значительное снижение тока интерпретируется как нарушение сварочной цепи.

Если на дисплее появилась надпись, что сварка закончена, то можно быть уверенным, что сварочный процесс прошел при требуемом напряжении (без просадок от недостатка мощности аппарата), фитинг получил требуемое количество тепла, и это тепло равномерно распределилось по свариваемой поверхности.

Таким образом фактическое качество сварки аппаратом ATS500 зависит только:

• От качества труб и фитинга; хозяин аппарата может активировать считывание кода отслеживания (traceability);
• От качества выполнения подготовительных работ оператором. Владелец аппарата может активировать обязательное считывание паспорта сварщика. Стандартное программное обеспечение распознает паспорт сварщика по стандарту Frialen и по собственному стандарту ADVANCE Welding, возможно программирование с распознаванием паспортов по ISO 12176-3.

Технические характеристики ADVANCE Welding ATS500

Дополнительные опции:

• ADVANCE Welding Опция аппарата GPS
• ADVANCE Welding Опция аппарата Prove-it
• ADVANCE Welding Опция аппарата Паспорт сварщика
• ADVANCE Welding Опция аппарата Ящик для ATS250 и ATS500

Дополнительные аксессуары для сварки труб:

• Скребок ADVANCE Welding 63-250 мм без чемодана
• Скребок ADVANCE Welding 63-250 мм в стальном чемодане
• Устройство для снятия грата AVANCE WELDING до 125 мм
• Устройство для снятия грата AVANCE WELDING до 400 мм
• Устройство для снятия грата AVANCE WELDING до 500 мм
• Устройство для снятия грата AVANCE WELDING до 900 мм

Фотографии ADVANCE Welding ATS500
