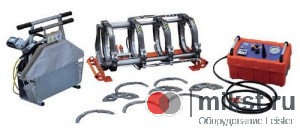

DELTA DRAGON 315 B TE с комплектом вкладышей зажимов D 90-280 мм

DELTA DRAGON 315 B TE с комплектом вкладышей зажимов D 90?280 мм
Артикул:Ritmo 91165509

Ritmo представляет новую электрогидравлическую машину DELTA DRAGON 315 B для стыковой сварки трубопроводов из термопластов для транспортировки газа, воды и других сред. Данная машина производится согласно итальянским и международным стандартам (UNI 10565, ISO 12176-1).

Благодаря новой улучшенной конструкции шасси центратора можно осуществлять сварку встык отводов, тройников,  Т-образных и Y-образных фитингов без вспомогательного оборудования.
Машина выпускается в двух модификациях: для работы от сети 110 В и 230 В.

Отличительные особенности машины для стыковой сварки Delta Dragon 315 B:

• Компактный дизайн
• Цифровой терморегулятор Digital Dragon
• система SmartLock
• 2 положения центратора

Торцеватель оснащен концевым выключателем безопасности для исключения случайного пуска, термовыключателем защиты двигателя, эргономичной системой установки и фиксации на центраторе,  удобной системой включения и выключения; гидроагрегат находится в ударопрочном пластиковом корпусе, легкий и компактный, устойчив к различным атмосферным условиям.

Система регулировки положения центратора Ritmo Delta Dragon 315 B.

Новая конструкция DELTA DRAGON 315 B предлагает следующие инновационные решения: шасси центратора может быть установлено в два положения: горизонтально или под наклоном в  зависимости от конкретных условий сварки.

Система SmartLock Delta Dragon 315 B.

С системой SmartLock очень просто менять вкладыши. Буквально, 1 нажатие кнопки и вкладыш снят или установлен.

Зажимы центратора оснащены специальной системой быстрой фиксации редукционных вкладышей SMARTLock.  Данная система позволяет быстро выполнить установку вкладышей без использования дополнительного инструмента.

Составные части Ritmo Delta Dragon 315 B TE

• шасси с несущей рамой, четырьмя зажимами и двумя напорными гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого соединения;
• съёмный нагревательный элемент с отдельным термометром для снятия рабочей температуры и точным, надёжным электронным терморегулятором, заключённым в защитную алюминиевую коробку;
• съёмный электроторцеватель для выравнивания торцов соединяемых труб и фитингов, оборудованный защитным микровыключателем, системой электронного контроля и плавким предохранителем для защиты двигателя;
• заключённый в ударопрочный коррозиеустойчивый пластмассовый корпус электрический гидроагрегат с рычагом, сводящим и разводящим зажимы, с клапанами максимального давления и выпускными клапанами (полезными также при сварке "с двойным давлением"), таймером (для этапов разогрева и сварки); Электрический гидроагрегат можно соединить также c электронным прибором INSPECTOR для протоколирования данных сварки.
• гидравлические шланги с двойными герметичными муфтами быстрого соединения, соединяющие гидроагрегат с шасси;
• комплект вкладышей


Комплект Ritmo Delta Dragon 315 B TE

В комплектацию DELTA DRAGON 315 B входит:

• новый улучшенный центратор,
• электрический гидроагрегат,
• электрический торцеватель,
• нагреватель с тефлоновым    покрытием (PTFE) с электронным терморегулятором в защитной коробке

• станина для торцевателя и нагревателя.
• комплект вкладышей


В комплект уже включёны редукционные зажимные вкладыши для зажимов всех размеров, которые поддерживает DELTA 315 BASIC (вкладыши диаметром в 250мм служат переходными для вкладышей меньшего размера).

Вкладыши в комплекте:

• Вкладыши зажимов Ø 90 (8 шт.)
• Вкладыши зажимов Ø 110 (8 шт.)
• Вкладыши зажимов Ø 125 (8 шт.)
• Вкладыши зажимов Ø 140 (8 шт.)
• Вкладыши зажимов Ø 160 (8 шт.)
• Вкладыши зажимов Ø 180 (8 шт.)
• Вкладыши зажимов Ø 200 (8 шт.)
• Вкладыши зажимов Ø 225 (8 шт.)
• Вкладыши зажимов Ø 250 (8 шт.)- переходные на меньшие диаметры
• Вкладыши зажимов Ø 280 (8 шт.)

Есть варианты машины с и без вкладышей:

• Delta Dragon 315 с вкладышами
• Delta Dragon 315 без вкладышами

Принадлежности и запасные части по заказу для Delta Dragon 315 B

• арт. 80403400 - зажим для фланцев;
• арт. 71261150 - деревянный ящик для редукционных зажимных вкладышей;
• прибор INSPECTOR для протоколирования данных сварки;
• специальный электрический гидроагрегат EASY LIFE
• арт. 81211065 - тележка для транспортировки
• арт. 87561150 - опорные ролики центратора
• арт. 84461150 - Набор ножей торцевателя (2 шт)




Технические характеристики Ritmo Delta Dragon 315 B:

Диаметр соединяемых труб	90 - 315 мм
Питание	110 В	230 В
	Однофазное - 50/60 Гц
Мощность, потреб. нагреват. эл-том TP	2500 Вт	3000 Вт
Мощность, потребляемая торцевателем	740 Вт	1050 Вт
Мощность, потребляемая гидроагрегатом	370 Вт	370 Вт
Суммарная потребляемая мощность	3610 Вт	4420 Вт
Рабочая температура	180 ... 280°C (^)
Температура окружающей среды	-5 ... +40°C
Время разогрева до рабочей температуры	< 20 мин.
Общая площадь сечения цилиндров	5,890 см²
Диапазон рабочего давления	0 - 150 бар
(^) Материалы	ПЭ, ПП, ПБ, ПВДФ



РАЗМЕРЫ (Д х Ш х В)
Шасси	1090 x 620 x 590 мм
Нагревательный элемент (TP)	470 x 50 x 600 мм
Торцеватель	600 x 460 x 390 мм
Электрический гидроагрегат	535 x 315 x 435 мм
Зажим для фланцев	590 x 315 x 650 мм
Станина торцевателя и нагрев. эл-та	400 x 190 x 535 мм
Дерев. ящик для редукц. зажим. вклад.	1200 x 440 x 770 мм
INSPECTOR для проток. данных сварки



МАССА
Шасси	100,00 кг
Нагревательный элемент (TP)	13,00 кг
Торцеватель	21,00 кг
Электрический гидроагрегат	26,00 кг
Станина торцев. и нагрев. элемента	16,00 кг
Общая масса (только Delta 315)	176,00 кг
Зажим для фланцев	12,00 кг
Дерев.ящик для редукц. зажим. вклад.	33,00 кг
INSPECTOR для проток. данных сварки

Аксессуары для стыковых сварочных машин.

Сниматель внутреннего грата.

При стыковой сварке внутри трубы образуется грат, который сужает диаметр трубы. Конечно, инженеры при проектировании инженеры закладывают про запас диаметр труб с учётом грата. Но есть вариант СЭКОНОМИТЬ на диаметре труб за счёт удаления внутреннего грата:

• Сниматель внутреннего грата

Труборезы в комплект к стыковым сварочным машинам.

Для качественно резки труб перед стыковой сваркой мы поставляем профессиональные труборезы итальянского (Ritmo) и немецкого производства (Rothenberger).

Производство Ритмо:

• TC/108 (от D 6 до D 50 мм) с ножами D 18 & 22 мм
• T1 (от D 6 до D 64 мм) с ножом D 25 мм
• TU/75 (от D 6 до D 76 мм) с ножом D 44 мм
• TU/140 (от D 50 до D 140 мм) с ножом D 53 мм
• T3 (от D 100 до D 160 мм) с ножом D 44 мм
• T4 (от D 180 до D 315 мм) с ножом D 44 мм

Производство Rothenberger:

• Rothenberger Автоматик PL D6-67 мм
• Труборез Автоматик PL D50-125 мм
• Труборез Автоматик PL D110-168 мм

Опорные ролики.

Для облегчения движения труб при стыковой сварке.

• Ролик (до D 315 мм)
• 560 гидравлический ролик (до D 560 мм)
• 1600 гидравлический ролик (до D 1600 мм)

Качественные аксессуары - залог надёжности в Вашей работе !
