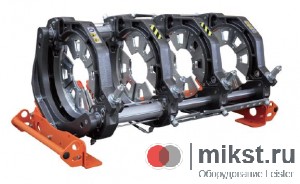

DELTA DRAGON 315 B TE без вкладышей Артикул:Ritmo 91165507
Ritmo представляет новую электрогидравлическую машину DELTA DRAGON 315 B для стыковой сварки трубопроводов из термопластов для транспортировки газа, воды и других сред. Данная машина производится согласно итальянским и международным стандартам (UNI 10565, ISO 12176-1).
Благодаря новой улучшенной конструкции шасси центратора можно осуществлять сварку встык отводов, тройников, Т-образных и Y-образных фитингов без вспомогательного оборудования. Машина выпускается в двух модификациях: для работы от сети 110 В и 230 В.
Отличительные особенности машины для стыковой сварки Delta Dragon 315 B:
Компактный дизайн
Цифровой терморегулятор Digital Dragon
система SmartLock
2 положения центратора
Специальная система фиксации нагревателя (между 2-ым и 3-им
зажимами, или между 3-им и 4-ым) автоматически отсоединяет торцы
свариваемых сегментов от нагревателя после оплавления; торцеватель
оснащен концевым выключателем безопасности для исключения случайного
пуска, термовыключателем защиты двигателя, эргономичной системой
установки и фиксации на центраторе, удобной системой включения и
выключения; гидроагрегат находится в ударопрочном пластиковом корпусе,
легкий и компактный, устойчив к различным атмосферным условиям.
Регулировка положения центратора в Dragon 315 B.
Новая конструкция DELTA DRAGON 315 B предлагает следующие инновационные
решения: шасси центратора может быть установлено в два положения:
горизонтально или под наклоном в зависимости от конкретных условий
сварки.
Система SmartLock для Ritmo Delta Dragon 315 B.
С системой SmartLock очень просто менять вкладыши. Буквально, 1 нажатие кнопки и вкладыш снят или установлен.
Зажимы центратора оснащены специальной системой быстрой фиксации
редукционных вкладышей SMARTLock. Данная система позволяет быстро
выполнить установку вкладышей без использования дополнительного
инструмента.
Составные части Ritmo Delta Dragon 315 B TE
шасси с несущей рамой, четырьмя зажимами и двумя напорными
гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого
соединения;
съёмный нагревательный элемент с отдельным термометром для
снятия рабочей температуры и точным, надёжным электронным
терморегулятором, заключённым в защитную алюминиевую коробку;
съёмный электроторцеватель для выравнивания торцов соединяемых
труб и фитингов, оборудованный защитным микровыключателем, системой
электронного контроля и плавким предохранителем для защиты двигателя;
заключённый в ударопрочный коррозиеустойчивый пластмассовый
корпус электрический гидроагрегат с рычагом, сводящим и разводящим
зажимы, с клапанами максимального давления и выпускными клапанами
(полезными также при сварке "с двойным давлением"), таймером (для этапов
разогрева и сварки); Электрический гидроагрегат можно соединить также c
электронным прибором INSPECTOR для протоколирования данных сварки.
гидравлические шланги с двойными герметичными муфтами быстрого соединения, соединяющие гидроагрегат с шасси;

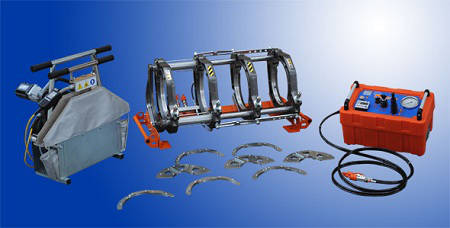

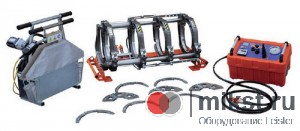

Комплект Ritmo Delta Dragon 315 B TE
В комплектацию DELTA DRAGON 315 B входит:
новый улучшенный центратор,
электрический гидроагрегат,
электрический торцеватель,
нагреватель с
тефлоновым покрытием (PTFE) с электронным терморегулятором в защитной
коробке
станина для торцевателя и нагревателя.
Кроме
этого, в комплекте дополнительно поставляются редукционные зажимные
вкладыши для зажимов всех размеров, которые поддерживает DELTA 315 BASIC
(вкладыши диаметром в 250мм служат переходными для вкладышей меньшего
размера).
Принадлежности и запасные части по заказу для Delta Dragon 315 B
арт. 80403400 - зажим для фланцев;
арт. 71261150 - деревянный ящик для редукционных зажимных вкладышей;
прибор INSPECTOR для протоколирования данных сварки;
специальный электрический гидроагрегат EASY LIFE
арт. 81211065 - тележка для транспортировки
арт. 87561150 - опорные ролики центратора
арт. 84461150 - Набой ножей торцевателя (2 шт)
Технические характеристики Ritmo Delta Dragon 315 B:
Диаметр соединяемых труб
90 - 315 мм
Питание
110 В
230 В
Однофазное - 50/60 Гц
Мощность, потреб. нагреват. эл-том TP
2500 Вт
3000 Вт
Мощность, потребляемая торцевателем
740 Вт
1050 Вт
Мощность, потребляемая гидроагрегатом
370 Вт
370 Вт
Суммарная потребляемая мощность
3610 Вт
4420 Вт
Рабочая температура
180 ... 280°C (^)
Температура окружающей среды
-5 ... +40°C
Время разогрева до рабочей температуры
< 20 мин.
Общая площадь сечения цилиндров
5,890 см²
Диапазон рабочего давления
0 - 150 бар
(^) Материалы
ПЭ, ПП, ПБ, ПВДФ
РАЗМЕРЫ (Д х Ш х В)
Шасси
1090 x 620 x 590 мм
Нагревательный элемент (TP)
470 x 50 x 600 мм
Торцеватель
600 x 460 x 390 мм
Электрический гидроагрегат
535 x 315 x 435 мм
Зажим для фланцев
590 x 315 x 650 мм
Станина торцевателя и нагрев. эл-та
400 x 190 x 535 мм
Дерев. ящик для редукц. зажим. вклад.
1200 x 440 x 770 мм
INSPECTOR для проток. данных сварки
МАССА
Шасси
100,00 кг
Нагревательный элемент (TP)
13,00 кг
Торцеватель
21,00 кг
Электрический гидроагрегат
26,00 кг
Станина торцев. и нагрев. элемента
16,00 кг
Общая масса (только Delta 315)
176,00 кг
Зажим для фланцев
12,00 кг
Дерев.ящик для редукц. зажим. вклад.
33,00 кг
INSPECTOR для проток. данных сварки
Аксессуары для стыковых сварочных машин.

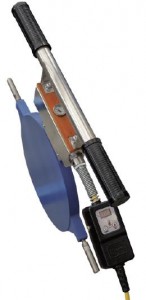

Сниматель внутреннего грата.
При
стыковой сварке внутри трубы образуется грат, который сужает диаметр
трубы. Конечно, инженеры при проектировании инженеры закладывают про
запас диаметр труб с учётом грата. Но есть вариант СЭКОНОМИТЬ на
диаметре труб за счёт удаления внутреннего грата:
Труборезы в комплект к стыковым сварочным машинам.
Для
качественно резки труб перед стыковой сваркой мы поставляем
профессиональные труборезы итальянского (Ritmo) и немецкого производства
(Rothenberger).
Качественные аксессуары - залог надёжности в Вашей работе !

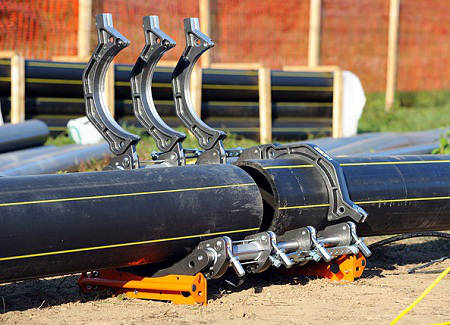

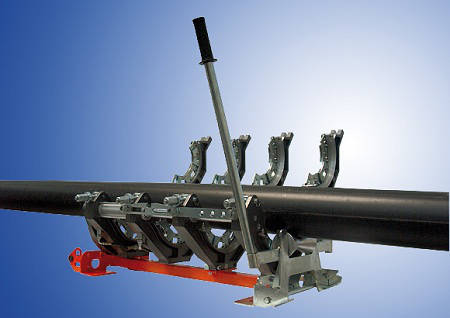

Фотографии Delta Dragon 315 B
Описание оборудования Ritmo.
Наша компания предлагает на Российском рынке полный ассортимент
насадок, принадлежностей и аксессуаров компании Ritmo. Мы поставляем
только оригинальное оборудование Ritmo. Если у Вас возникли какие-либо
вопросы - вы всегда можете задать их нашим консультантам по
телефону:+7(495)943-89-96.
