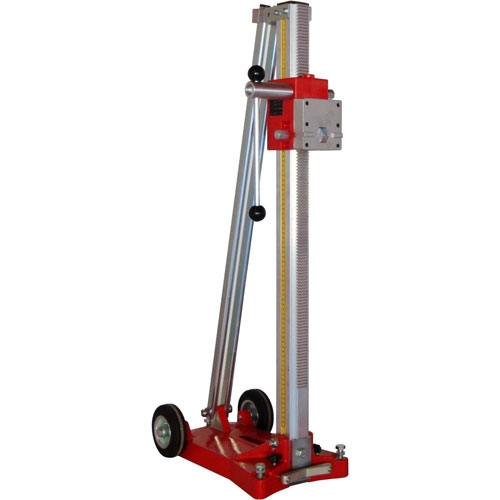

Станина Leonardo-250V

Станина Leonardo-250V предназначена для установки бормоторов для сверления отверстий в армированном бетоне, камне, кирпиче и пр. материалах алмазными коронками.

Платформа Leonardo-250V рассчитана не только на крепление к поверхности сверления анкерным болтом арт.503628 или арт.502510 (опция) через продольную прорезь в платформе (как Leonardo-250) , но и на вакуумное крепление, для чего снабжена резиновой прокладкой на нижней поверхности и штуцером подключения к вакуумному насосу.
Платформа – литая из алюминиевого сплава, с регулируемыми упорами. В передней части платформы предусмотрен регулируемый упор коронки, который минимизирует биения коронки при засверливании.
В задней части платформы – колеса для удобства перевозки сверлильной установки.
По сравнению со станиной Leonardo-200, длина и ширина платформы существенно увеличена с расчетом на более высокий момент сопротивления коронки.

Как и на всех меньших станинах, колонна выполнена из алюминиевого профиля с сантиметровой лентой на боковых гранях и зубчатой рейкой на передней грани. Для сравнения – колонна станин следующего типоразмера Leonardo-300 и Leonardo 300-V выполнена из стального профиля со стальной зубчатой рейкой.

Колонна шарнирно крепится к платформе с возможностью наклона на 0-45°, а также имеет регулируемый упор, обеспечивающий дополнительную жесткость станины.

Каретка передвигается по колонне с помощью механизма «шестерня-рейка». Шестерня находится внутри каретки и вращается с помощью боковой рукоятки. Боковая рукоятка легко переставляется на противоположную сторону каретки.

В отличие от станины Leonardo-200, на Leonardo-250V с расчетом на бормоторы большей мощности предусмотрена пластина быстросъемного крепления мотора с 6-ю отверстиями (вместо 4-х) под болты М8, толщиной 30 мм (вместо 20 мм). Пластина привинчивается к монтажной площадке на корпусе бормотора.
Как вариант, бормотор можно привинтить непосредственно к каретке станины. Между бормотором и кареткой можно установить дистанционную вставку – в зависимости от диаметра коронки, которую требуется установить.

Производители-перестраховщики ограничили максимально рекомендованный диаметр сверления в армированном бетоне до Ø250 мм. Однако устойчивость станины и жесткость на скручивание вполне соответствуют сверлению отверстий более Ø300 мм.

Для дополнительного удобства на каретке расположены горизонтальный и вертикальный уровни.

Технические характеристики Cardi Leonardo-250
